产品概述
描述

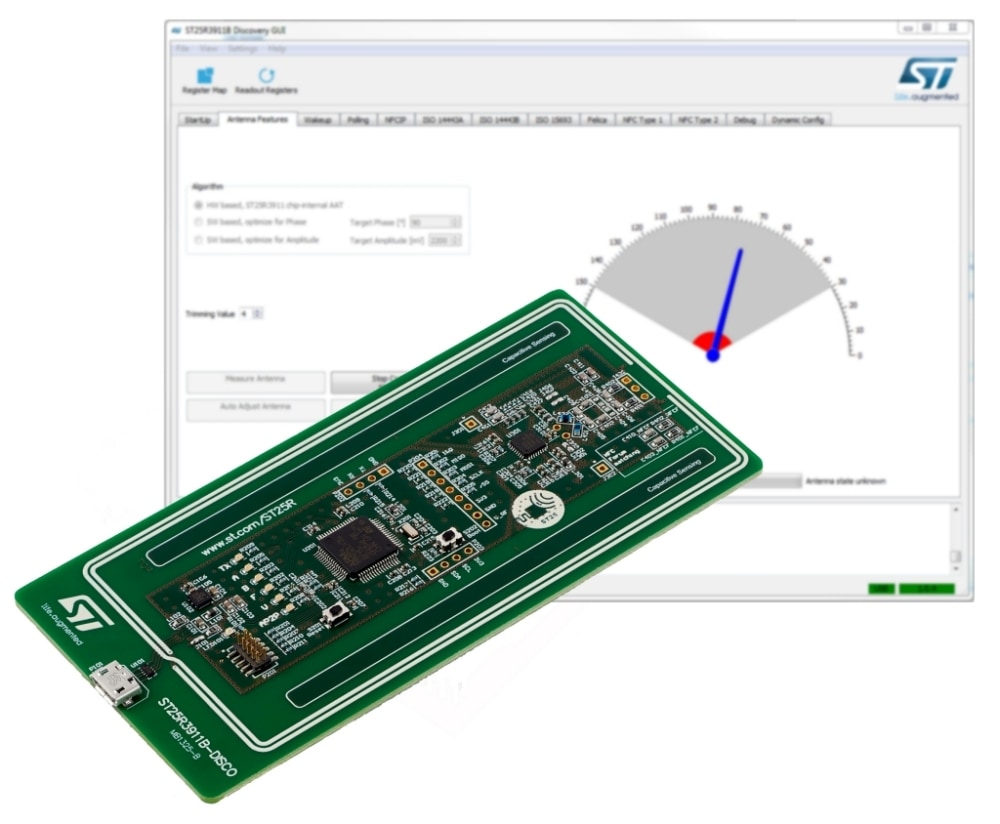

ST25R3911B-DISCO是一款即用型套件，采用高度集成的高频读卡器/NFC发起设备IC (ST25R3911B)。
ST25R3911B-DISCO可用作ISO18092 (NFCIP-1) 有源和无源发起设备、ISO18092 (NFCIP-1) 有源目标、ISO 14443A和B读卡器（包括超高比特率 (VHBR)、长距离ISO15693和FeliCa™读卡器）。其他标准和自定义协议（如MIFARE™ Classic）可使用AFE实现，并可在外部微控制器中实现数据打包（流模式和透明模式）。
ST25R3911B-DISCO适用于如门禁控制、票务、工业、医疗和消费类等用户需要最佳射频性能、灵活性和低功耗的广泛应用。
ST25R3911B-DISCO套件的框图如图1所示，用户可以充分利用ST25R3911B的各项功能。
它包含一个低功耗电容传感器，可用来执行超低功耗唤醒，而无需开启读卡器场。也可使用传统的感应唤醒，选择进行振幅或相位测量。
自动天线调谐 (AAT) 技术使其可在金属部件附近和/或不断变化的环境中运行。提供可直观显示AAT影响的软件，从而可以轻松评估功能。
-
所有功能
- 基于ST25R3911B高性能HF读卡器/NFC发起设备，1.4 W输出功率，支持VHBR和AAT
- ISO 18092 (NFCIP-1) 有源P2P
- ISO14443A、ISO14443B和FeliCa™
- ISO15693
- 支持VHBR（3.4 Mbit/s PICC到PCD帧，6.8 Mbit/s AFE和PCD到PICC帧）
- 采用差分天线，输出功率可达1.4 W
- 单端模式下，可驱动两个天线
- 感应式和电容式唤醒
- 自动天线调谐系统
- DPO（动态功率输出）
- 用户可选和自动增益控制
- 透明和流模式实现了兼容MIFARE™ Classic或其他自定义协议
- 6 Mb/s SPI
- 宽电源电压范围（2.4 V至5.5 V）
- QFN32，5 mm x 5 mm封装
- 具有512 kB Flash存储器的STM32L476RET6 32位微控制器
- 105 mm x 52 mm，两圈，蚀刻在PCB上的天线以及相关的VHBR调谐电路
- Micro-USB连接器用于与主机PC通信和为板件供电
- 6个LED，指示存在用于通信的射频场和协议
- 基于ST25R3911B高性能HF读卡器/NFC发起设备，1.4 W输出功率，支持VHBR和AAT
