产品概述
描述

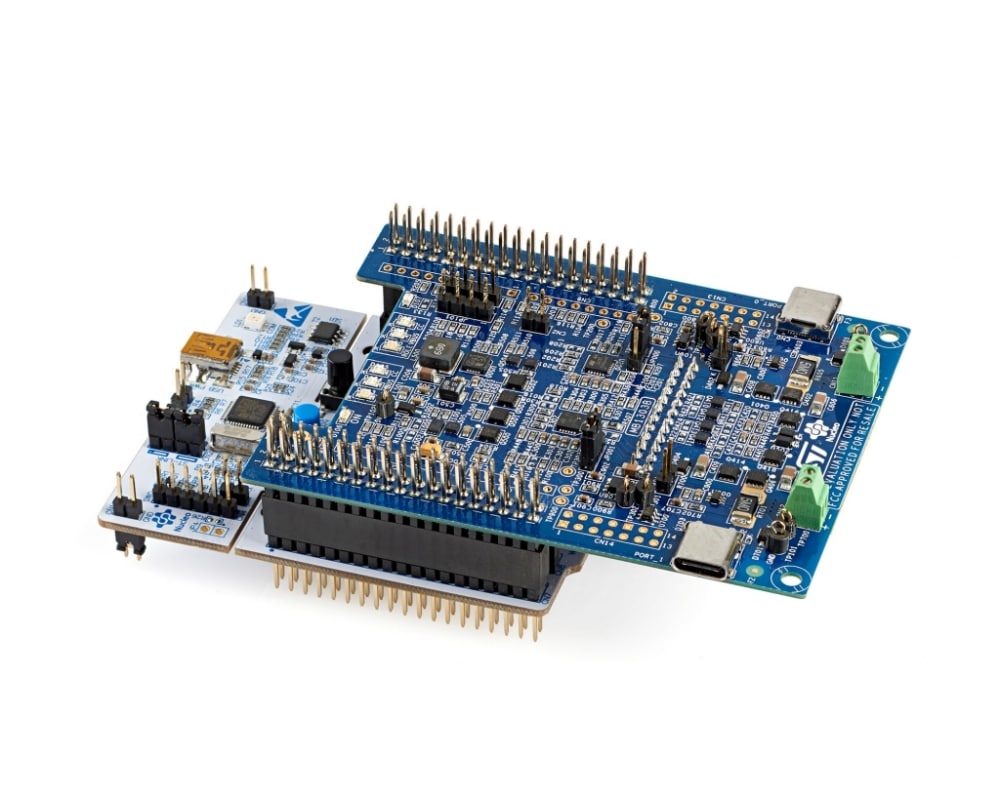

该STM32 Nucleo套件专为USB Type-C™和Power Delivery规范设计。
P-NUCLEO-USB002结合嵌入式X-CUBE-USBPD认证软件，形成一套开发工具，可快速实现基于意法半导体即用型组件和软件的USBPD应用原型开发。
P-NUCLEO-USB002套件充分发挥基于ARM® Cortex®-M0内核的STM32F072 32位微控制器性能，结合双STUSB1602 USB Type-C™端口控制器，可开发支持双USB Type-C™端口管理的应用方案。
STUSB1602是一款采用20 V技术设计的Type-C™控制器，集成全功能USB Type-C状态机和USBPD PHY + BMC驱动程序。其模拟前端特性包括：Type-C™连接检测与线缆方向检测；供电/受电/DRP电源角色配置；集成VCONN电源开关；集成VBUS和VCONN放电路径；高压保护（含CC引脚）；VBUS开关栅极驱动。
P-NUCLEO-USB002完全可配置且支持不同的电源角色，如供电方、受电方或DRP。
X-CUBE-USBPD符合USB Type-C™ 1.3和USB Power Delivery 2.0/3.0规范。
-
所有功能
- 基于32位ARM® Cortex®-M0的微控制器STM32F072RB，具备128 kB Flash存储器和16 kB SRAM
- 双端口方案基于认证的USB Type-C™端口控制器STUSB1602，具有以下特性：
- 带连接/断开检测和线缆方向检测的Type-C FSM
- USB PD PHY和BMC收发器
- 20 V高压技术
- VBUS电压监测
- 600 mA VCONN电源开关
- VBUS和VCONN放电路径
- 支持低电量模式
- 22 V CC线路保护
- VBUS开关栅极驱动器
- 用于外接电源的电源连接器（套件不含）
- USB 2.0全速数据通信接口
- 符合RoHS标准
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Board Manufacturing Specifications (2)
| 资源标题 | 版本 | 更新时间 | |||
|---|---|---|---|---|---|
| ZIP | 1.0 | 22 May 2017 | 22 May 2017 | ||
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
物料清单 (2)
| 资源标题 | 版本 | 更新时间 | |||
|---|---|---|---|---|---|
| ZIP | 1.0 | 22 May 2017 | 22 May 2017 | ||
| ZIP | 2.0 | 01 Aug 2015 | 01 Aug 2015 |
Schematic Pack (2)
| 资源标题 | 版本 | 更新时间 | |||
|---|---|---|---|---|---|
| ZIP | 1.0 | 22 May 2017 | 22 May 2017 | ||
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
