产品概述
描述

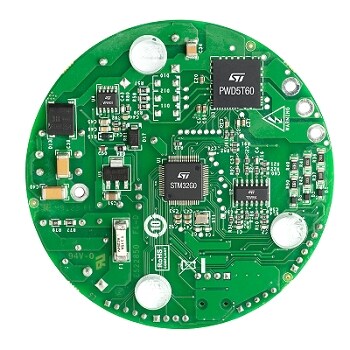

EVLPWD-FAN-PUMP开发板是一款三相全逆变器，基于STM32G071RBT6 Cortex®-M0+微控制器和PWD5T60三相电机驱动器。
就特性和外形规格来说，该评估板旨在满足PWD5T60的一些主要产品应用（如风扇和泵）的需求。
该评估板采用可配置的单分流或三分流检测拓扑，可同时实现磁场定向控制 (FOC) 和六步控制。这允许驱动永磁同步电机 (PMSM) 和无刷直流 (BLDC) 电机。
电流比较器支持通过逐周期电流限制器功能实现电流模式控制。
板载总线电压检测可用于实现过压或欠压保护。此外，该驱动器还具有欠压锁定机制，可防止VCC供电电压下降。
驱动器内置的过流电路可提供几乎即时的硬件保护，无需微控制器的干预。
温度传感器的使用使整套保护功能更加完善。
该演示板兼容宽范围输入电压，并包含一个电源级（其中VIPER011LS采用降压配置），以生成应用所需的+12 V和+3.3 V供电电压。该开发板的输入级配有一个完整的交流电源线路滤波器。
固件的编程和调试可通过外部STLINK调试器（如STLINK/V3）使用标准STM32工具进行。
-
所有功能
- 输入电压为15 VAC (20 VDC) 到280 VAC (400 VDC)
- 适用于高达100 W的应用
- 输出电流高达0.7 Arms
- 可调过流保护阈值设置为1.8 Apeak
- PWD5T60系统级封装具有以下特性：
- 高压三相栅极驱动器
- 集成功率MOSFET，RDS(on) 为1.38 Ω，BVDSS = 500 V
- STM32G071RBT6 Arm® Cortex®-M0+ 32位MCU具有以下特性：
- 128 KB Flash存储器
- 36 KB RAM
- 4个USART、定时器、ADC、DAC、标准通信接口
- 可选的单分流或三分流电流检测拓扑，适用于：
- 传感或无传感6步算法
- 有传感器或无传感器空间矢量 (FOC) 算法
- 数字霍尔效应传感器和编码器输入
- 通过可用的六步/FOC固件实现即插即用
- 通过外部电位计进行速度调节
- 全方位保护：
- 过热保护
- 过压/欠压锁定
- 过电流保护
- 总线电压检测
- 可在内部生成12 V VCC和3.3 V VDD电源
- 用于调试/编程的串行线调试 (SWD) 端口
- 紧凑外形（80 mm直径）
