产品概述
描述

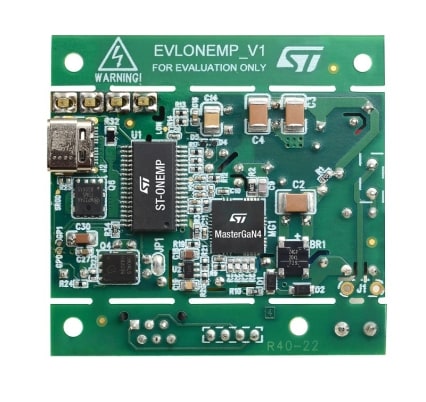

EVLONEMP是最佳功率密度USB供电多端口板件之一，拥有一个USB Type-A端口和一个支持可编程电源 (PPS) 的USB Type-C®端口。该设计支持较大输入电压范围，并可以在Type-A端口上输出10 W (5 V@2 A)，在Type-C端口上有五个固定PDO和两个APDO。
该板基于ST-ONEMP，是全球首款可在单一封装内嵌入Arm® Cortex® M0+内核、带同步整流功能的离线可编程控制器，以及USB PD PHY的数字式控制器。
该系统能有效控制ZVS非互补有源钳位反激式转换器，可用于构建具有USB供电接口的高功率密度充电器和适配器。
该器件包括一个有源钳位反激式控制器及其在初级侧的高压启动、一个微控制器，以及所有需要的外设（用于控制次级侧的转换和USB供电通信）。两侧通过嵌入电流隔离型双通信信道实现连接。
高开关频率配合MasterGaN功率级，允许使用小型磁性组件并达到极高效率。
-
所有功能
- 通用输入电源范围：90-265 Vac，频率47-63 Hz
- 最大输出功率：65 W
- 尺寸：58x36x20 mm（长x宽x高）
- 功率密度：26 W/in3
- 全负载时，效率 >93 %
- 恒定电流输出：
USB Type-C®端口的最大值为3.75 A USB Type-A端口的最大值为2 A
- 输出电压范围：
USB Type-C端口3.3-21 Vdc USB Type-A端口5 Vdc - USB Type-C端口上的PD输出（USB Type-A端口无负载时）：
五个固定的PDO：5 V@3.75 A、9 V@3.75 A、12 V@3.75 A、15 V@3.75 A、20 V@3.25 A 两个APDO（PPS）：3.3-16 V@3.75 A，3.3-21 V@3.25 A - USB Type-C端口上的PD输出（USB Type-A端口有负载时）：
五个固定的PDO：5 V@3.75 A、9 V@3.75 A、12 V@3.75 A、15 V@3.33 A、20 V@2.5 A 两个APDO（PPS）：5-16 V@3.3 A，5-21 V@2.5 A - PPS模式：20 mV步长值用于CV，50 mA步长值用于CC
- 反馈回路：恒定电流和恒定电压
- 保护：欠压、过流保护、过温保护、过压保护、欠压保护
