产品概述
描述
用于ST8500 SoC平台的EVLKST8500GH-2混合连接解决方案结合了PLC和射频技术的优势，使应用在任何网络条件和拓扑结构下都能实现出色覆盖。
通过使用EVLKST8500GH-2套件以及STSW-ST8500GH-2固件和文档包，用户可以轻松探索意法半导体混合PLC&RF解决方案的功能和优势。
在PLC&RF混合网络中，两个节点之间的信息通过最佳可用介质（PLC或射频）传输。网络中每个链路的介质选择均由系统自动完成并动态调整，从而实现高效的混合Mesh网络。
意法半导体的混合PLC&RF解决方案基于开放标准，可无缝集成到现有的G3-PLC网络，并适用于多种应用和系统。
请注意，要测试两个节点之间的混合PLC&RF连接，必须至少订购两个EVLKST8500GH-2套件。
-
所有功能
- 该混合PLC&RF连接开发套件基于意法半导体久经市场验证且广泛应用的连接芯片组，包括ST8500、STLD1和S2-LP，分别作为协议控制器、PLC线路驱动器和射频收发器。

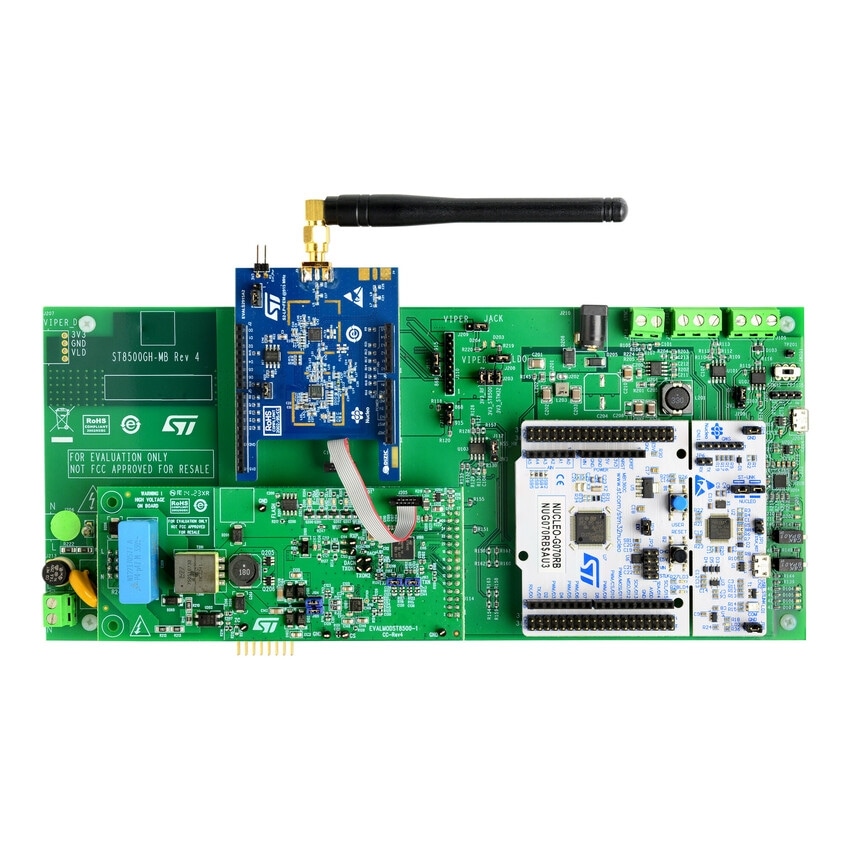

- 模块化开发板结构：
EVALMODST8500-1是基于ST8500和STLD1的全功能PLC模块。 EVALS2915A2是基于S2-LP射频的Sub-1 GHz (860-940 MHz) 射频扩展板。 NUCLEO-G070RB配备了STM32G07RB微控制器（作为可编程应用控制器），集成的板载ST-LINK调试器同时可用作USB虚拟端口。 ST8500GH-MB连接主板包括连接ST8500的USB至双UART转换器、基于L6981的3V3电源，以及用于STM32应用开发的附加功能，如RS485和CAN收发器、SD卡连接器和用于固件存储的SPI FLASH。 - 随附12 V、1 A通用直流适配器，便于快速启动和使用。
- 通过STM32 Nucleo开放式开发环境，用户可轻松扩展应用功能，同时可选择多种专用屏蔽连接至NUCLEO-G070RB。
- 硬件兼容多个NUCLEO开发板，包括NUCLEO-G070RB、NUCLEO-G474RE和NUCLEO-L476RG。
