产品概述
描述

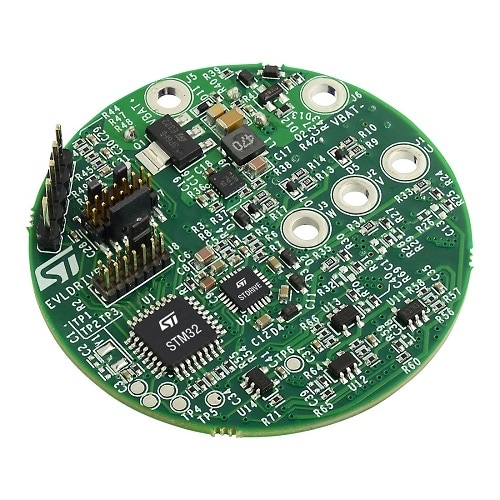

EVLDRIVE101-HPD是一款用于无刷电机的三相超紧凑型逆变器，基于STDRIVE101器件和STM32G071KB微控制器打造。它适用于各种各样的驱动技术，包括FOC和梯形控制、有传感器和无传感器。这款开发板是一种现成可用的灵活解决方案，非常适合需要高输出电流的电池供电型三相应用。EVLDRIVE101-HPD内嵌有快速通电电路，可连接/断开电池，从而极大地延长电池的续航时间。STL220N6F7 MOSFET拥有较低的Rds(on)，可以在高达750 W的高负载电流下工作。整个设计是在直径为50 mm的紧凑圆形布局中完成的。
由于该设计提供了SWD接口，因此支持调试和编程功能，还可以直接进行固件更新。
-
所有功能
- 工作电压为18 V至52 V
- STDRIVE101三半桥式栅极驱动器
- STM32G071KB微控制器基于Arm® Cortex®-M0+，具有36 KB SRAM和128 KB Flash
- 功率级基于STL220N6F7 60 V、1.2 mΩ N沟道功率MOSFET，输出电流可达15 Arms
- 外部开/关触发器提供超低的待机功耗
- 用于霍尔效应传感器和编码器的输入连接器
- 支持可调参考电压的BEMF检测电路和电流限制器
- 总线和温度感应
- 热关断、UVLO、过电流保护和功率级输出反向偏置
- 借助VDS监测提供可靠和冗余的过电流保护
- 极其紧凑的结构（50 mm直径）
- STDC14调试连接器，可通过UART直接更新固件
