EVALSTGAP4S

描述

EVALSTGAP4S是一款电气隔离式单通道栅极驱动器，专为IGBT和碳化硅MOSFET设计，具备先进的保护、配置和诊断功能。STGAP4S采用真正的电气隔离架构，实现通道栅极驱动与控制电路及低压接口电路的隔离。

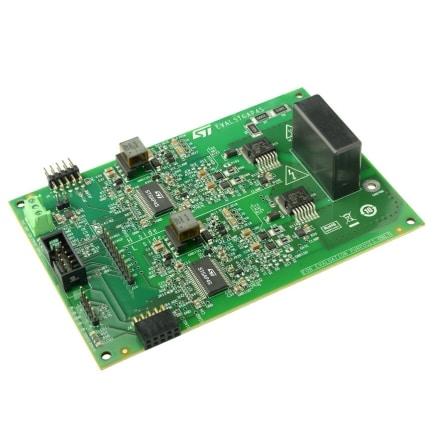

EVALSTGAP4S板支持评估STGAP4S的所有功能，并能够以高达650 V的额定电压驱动电源开关。该开发板配备的两个碳化硅MOSFET采用了以半桥配置连接的H2PAK-7封装。两个STGAP4S驱动器以SPI菊花链的形式连接，每个驱动器的高压侧均由自带的反激式电源进行供电（电源控制器集成在驱动器内部）。

用户可以连接多个开发板并为其共享相同的逻辑电源电压，以评估全桥逆变器等复杂拓扑。通过连接多个开发板，用户可以创建包含两个以上器件的SPI菊花链。

如果与STEVAL-PCC009V2和STSW-STGAP4 GUI配合使用，该开发板还可通过SPI接口轻松启用、配置或禁用驱动器的所有保护和控制功能。由于可以通过SPI访问驱动器的状态寄存器，因此还可以使用高级诊断功能。
