X-NUCLEO-OUT11A1

批量生产
Design Win

面向STM32 Nucleo的工业数字输出扩展板,基于ISO808

下载数据摘要 Order Direct

产品概述

描述

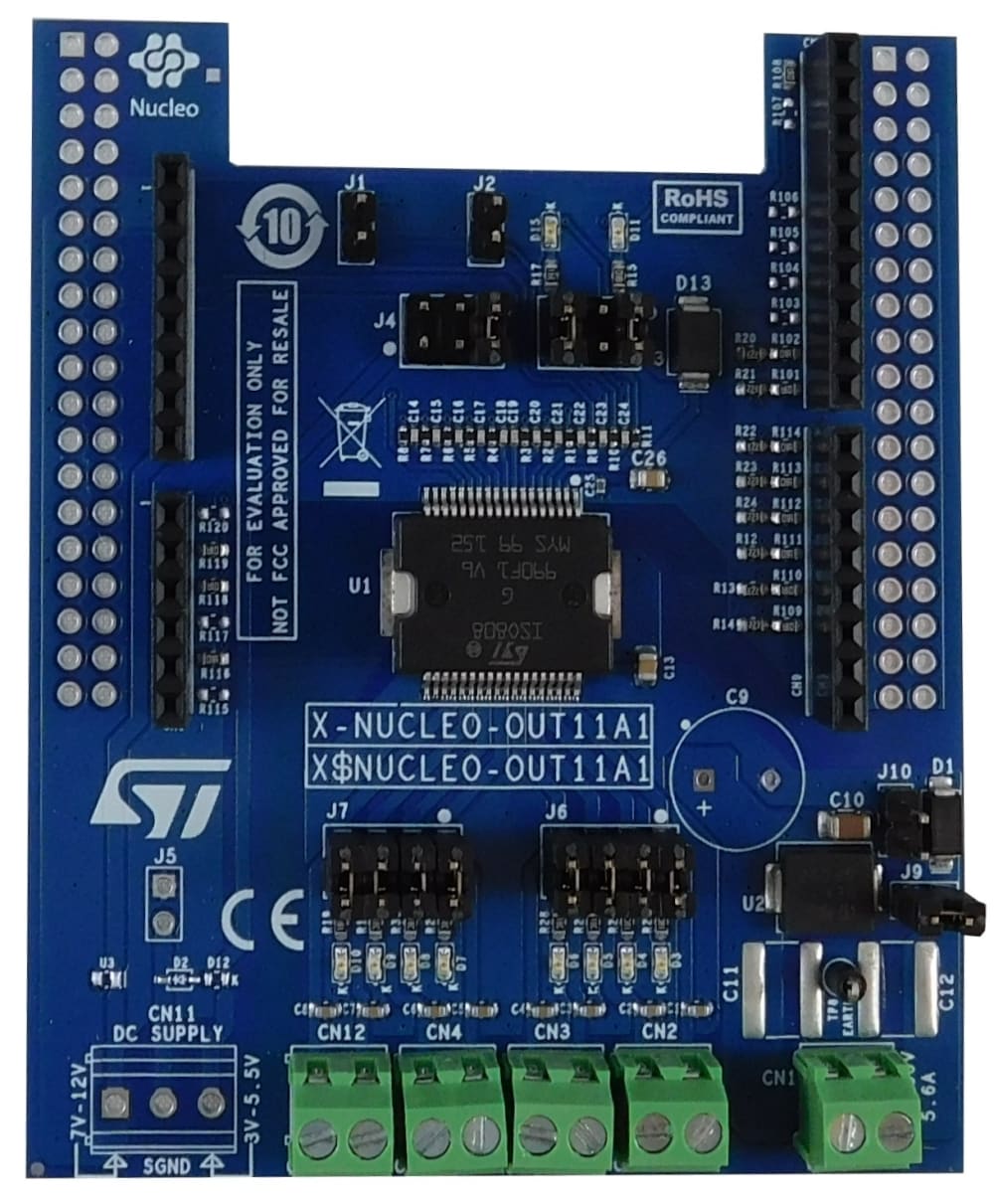

X-NUCLEO-OUT11A1是面向STM32 Nucleo的工业级数字输出扩展板。它可提供强大而灵活的评估环境,适用于评估ISO808八路高侧智能电源固态继电器(内置电气隔离)在连接0.7 A工业负载的数字输出模块中的驱动和诊断能力。

X-NUCLEO-OUT11A1直接与由GPIO引脚和Arduino® R3连接器驱动的STM32 Nucleo板上的微控制器相连。

微控制器和处理级之间的电气隔离由ISO808保证。

该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。

此外,还可以评估一个由X-NUCLEO-OUT11A1与其他扩展板堆叠组成的系统。

  • 所有功能

    • 基于ISO808八路高边开关,具体特性如下:
      • 工作范围:9.2 V至36 V
      • 低功耗 (RON(MAX) = 260 mΩ)
      • 过程端工作电流:各通道最高可达0.7 A
      • 嵌入式2k VRMS电气隔离
      • 直接(抖动 < 20 µs)和同步(抖动 < 6 µs)控制模式
      • 感性负载的快速衰减
      • 欠压锁定
      • 过载和过温保护
      • 接地失效保护
      • 采用PowerSO36封装
    • 应用板过程端工作电压范围:10 V(J10断开)至33 V(J9闭合)
    • 过程端扩展工作电压范围:9.2 V(J10闭合)至36 V(J9断开)
    • 应用板逻辑端工作电压:3.3 V至5 V
    • 绿色LED指示输出开/关状态(J6和J7闭合1-2、3-4、5-6、7-8)
    • 红色LED指示常见的过热和通信错误诊断(J3闭合1-2)
    • 黄色LED指示输出使能状态信号(J3闭合5-6)
    • 直接控制模式(J1、J2闭合)
    • 同步控制模式(J1、J2断开)
    • 过程和逻辑电源轨反向极性保护
    • 与STM32 Nucleo开发板兼容
    • 配有Arduino® UNO R3连接器
    • 符合RoHS和中国RoHS标准
    • 通过CE认证
