X-NUCLEO-DRP1M1

批量生产
Design Win

USB Type-C Power Delivery双重功能电源(DRP)和双重功能数据(DRD)扩展板,基于TCPP03-M20,用于STM32 Nucleo

下载数据摘要 Order Direct

产品概述

描述

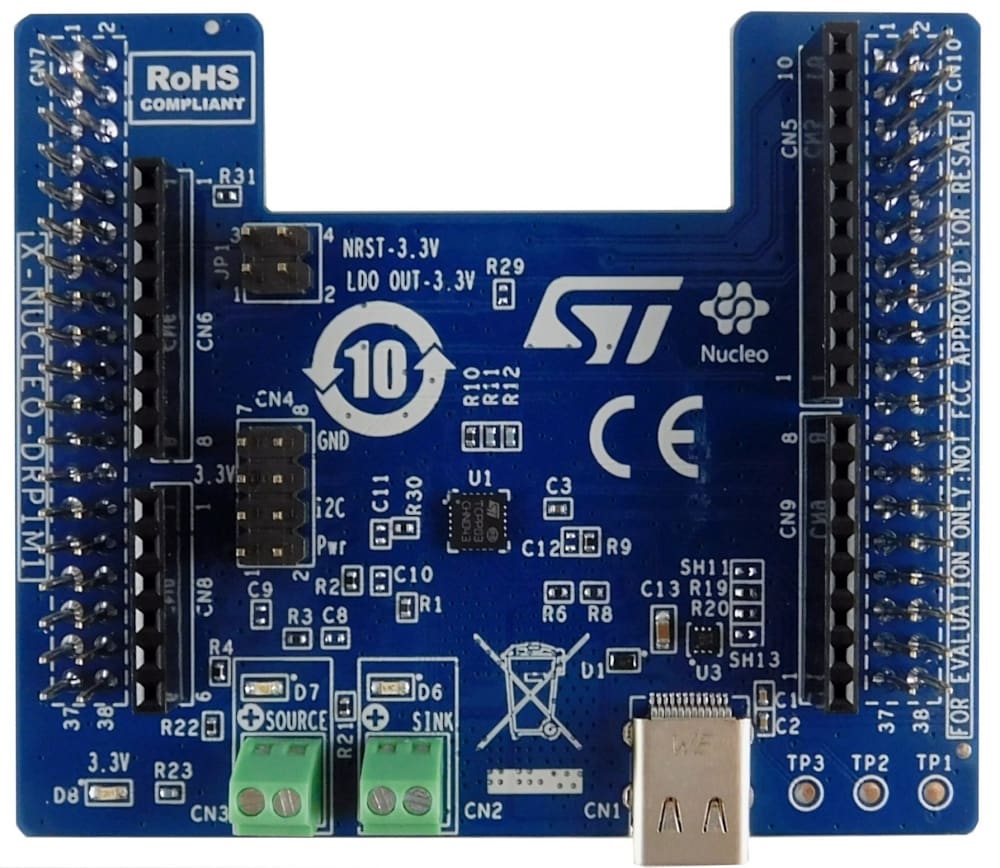

X-NUCLEO-DRP1M1扩展板允许评估TCPP03-M20的特性,以及VBUS和CC线路所需的USB Type-C™特性和保护(适用于双重功能电源(DRP)应用)。

扩展板可以堆叠在任何STM32 Nucleo-64(其微控制器内嵌Power Delivery(UCPD)外设)之上。

由于集成的ST715PU33R LDO线性稳压器为连接的STM32 Nucleo开发板供电,X-NUCLEO-DRP1M1有效地演示了“电池没电”和充电操作。它还演示了将兼容的外部供电源连接到板件时的USB Type-C™供电操作。

此外,扩展板允许供电设备的双重数据功能。

X-NUCLEO-DRP1M1符合USB Type-C™和Power Delivery规范3.1标准功率范围(SPR),并通过USB- if认证,成为支持可编程电源(PPS)的100 W DRP解决方案。

配套软件包(X-CUBE-TCPP)包含内嵌基于UCPD的微控制器(NUCLEO-G071RB、NUCLEO-G474RE和NUCLEO-G0B1RE)的开发板的应用示例。

  • 所有功能

    • 支持所有USB Type-C™ Power Delivery SPR配置文件(最高100 W)
    • 管理双重角色数据/功率配置
    • 根据STM32 USB数据处理能力,符合USB 2.0 Dual Role Data标准
    • 8/20 μs浪涌,VBUS的过电压防护、过电流防护,以及放电
    • CC1和CC2配置通道引脚上的VBUS短路保护
    • 针对CC1、CC2、D+和D-提供ESD保护(符合IEC61000-4-2 level 4 ± 8 kV接触放电标准)
    • 面向VCONN的过电压防护、过电流防护,以及放电
    • 面向D+/D-数据线的共模滤波器
    • 三种电源模式,优化电流消耗
    • 兼容可编程电源(PPS)
    • 免费综合开发固件库
    • 兼容STM32 Nucleo-64板(配备带UCPD功能的STM32)
