在AC-DC转换器中使用SCR晶闸管限制浪涌电流的优势

与工业应用中的机电继电器相比,意法半导体高温SCR在启动时浪涌控制,高达1 kW的高效功率转换,以及强大的EMI抗干扰性方面有着更明显的性能优势。

意法半导体16 A 800 V的SCR以其在紧凑型D2PAK SMD、TO-220AB和TO-220I封装中的散热能力脱颖而出,工作结温最高可达150°C。这些器件非常适合高功率密度应用,例如服务器SMPS,5G电源和消费类SMPS,能有效控制上电时的浪涌电流,并确保高效运行。

这款TN1605H-8x系列产品可帮助设计师简化电路设计,提高热效率,并通过对外部干扰的强大抗扰性实现高端可靠性。产品特性包括500 V/μs的抗噪性,100 A/µs的开启电流上升,以及8 mA的栅极触发电流,用于AC-DC转换器、过电压撬棒保护保护、电机控制电路和电动工具中紧凑可靠的控制电路。





TN1605H-8I

16 A 800 V高温SCR,
采用TO-220AB-I封装



TN1605H-8T

16 A 800 V高温SCR,
采用TO-220AB封装

主要特性


  • 16 A RMS额定电流
  • 160 A浪涌额定电流
  • 在150°C时,800 V最大闭锁电压
  • 900 V峰值非重复电压
  • 800 V时,工作结温范围为-40至+150°C







  • 栅极触发电流:8 mA
  • 150°C时,电压上升率 (dV/dt) 为500 V/µs
  • 现在已经提供D2PAK、TO-220AB、TO-220I封装,并即将提供DPAK封装。

应用示例

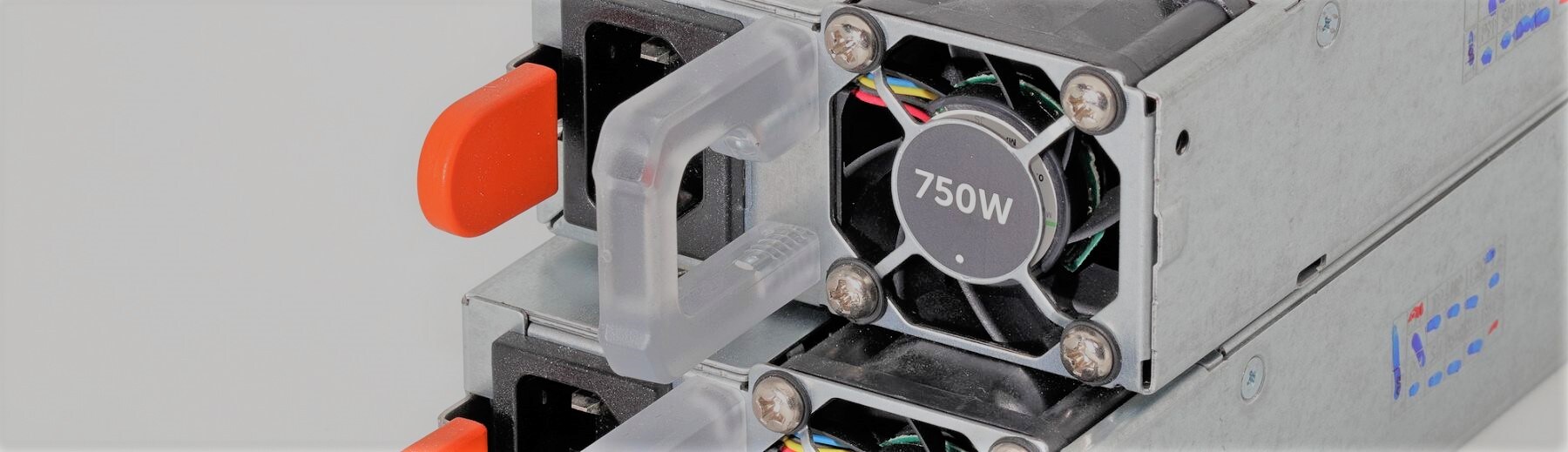

服务器

空调

真空吸尘器


TV SMPS


电动汽车
充电器

洗衣机

UPS


推荐资源




TN1605H-8x RTM 800 V高温SCR
产品演示

凭借其500 V/μs的高电压和抗噪性,100 A/µs的开启电流上升以及8 mA的栅极触发电流,设计一种在AC/DC转换器中用于浪涌电流限制电路和过电压等工业驱动的稳健紧凑控制电路非常容易。

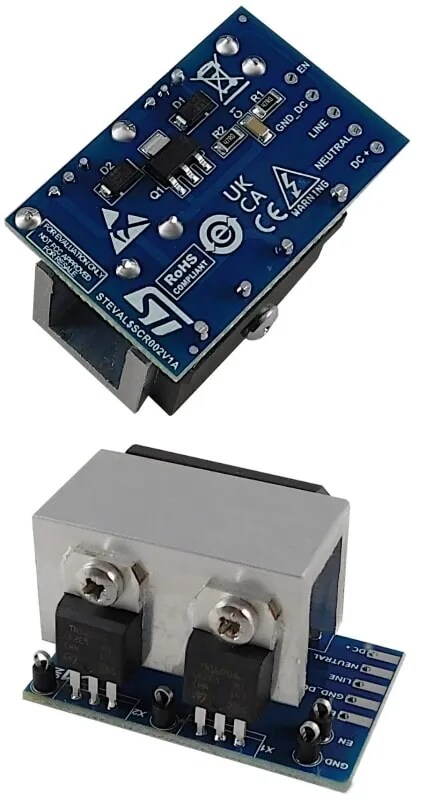

STEVAL-SCR002V1:用于有源AC-DC桥式整流器的浪涌电流限制器
解决方案评估工具

STEVAL-SCR002V1引入了一个简单的创新型AC-DC前端电路,允许设计人员在任何采用输入整流桥式拓扑的转换器中限制浪涌电流。该产品基于由一个Z0110MN SMD可控硅和两个STTH110A二极管组成的离散控制电路,可为电源SCR提供紧凑的非绝缘型高压驱动器。

驱动电路将SCR栅极信号与交流线路极性同步,并直接从电源为SCR栅极供电。该操作不会在SCR中产生反向损耗。与机电式解决方案相比,STEVAL-SCR002V1固态解决方案具有高可靠性和更长使用寿命,减少了电磁干扰,响应速度更快。



如何设计具有高温度SCR晶闸管的抗扰性强且稳健的AC-DC转换器

用于替换AC-DC转换器中机械开关的可靠解决方案

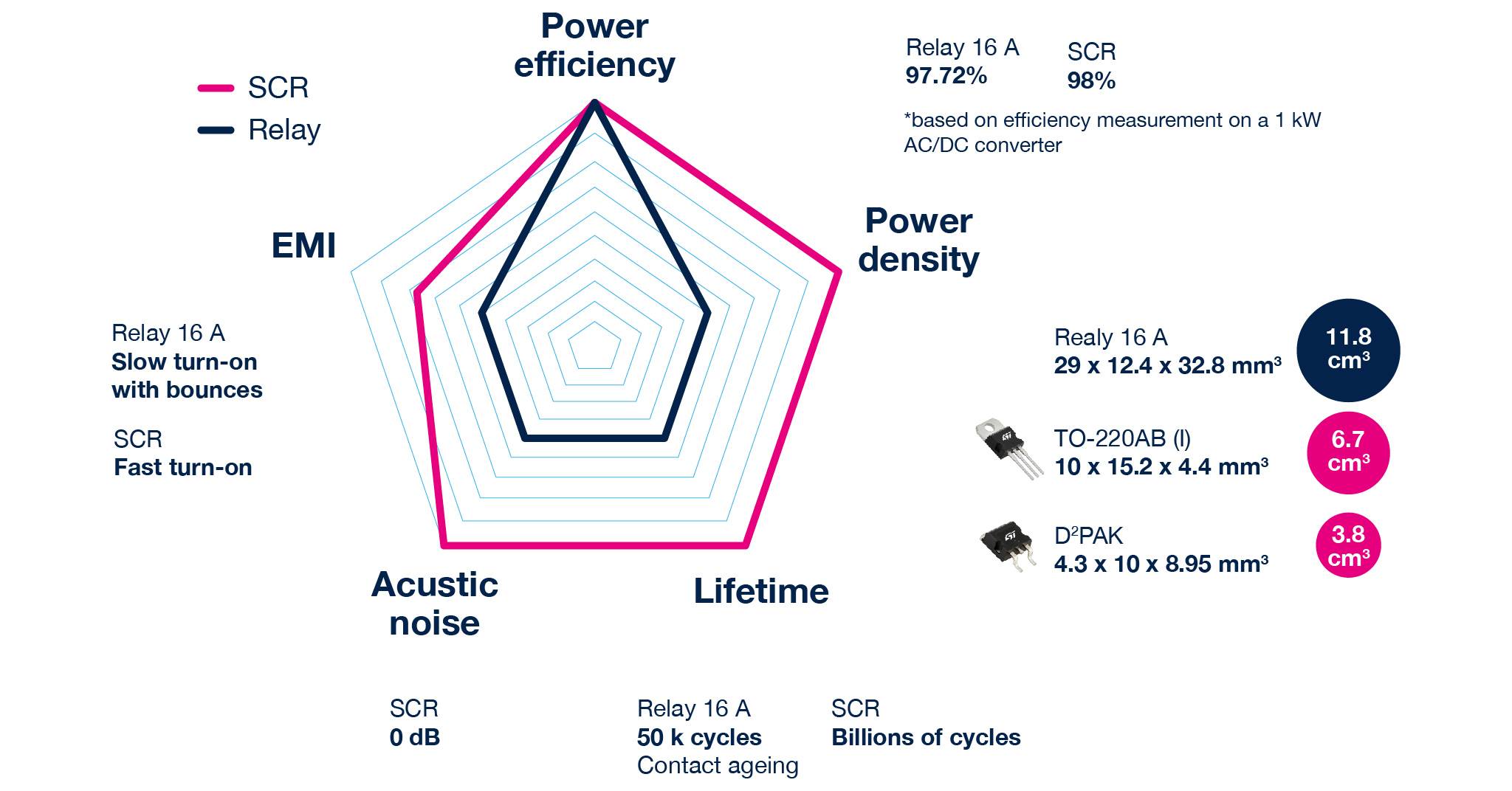

通过从机电式继电器迁移到SCR,体验新的应用潜力,可以获取主要的设计和性能优势,包括更高的功率效率、更高的功率密度、更长的使用寿命、更强的EMI抗干扰能力以及无噪声运行。

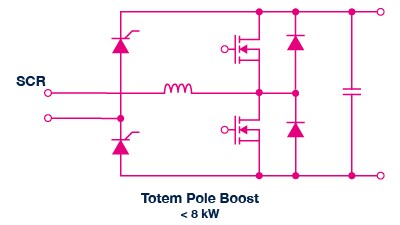

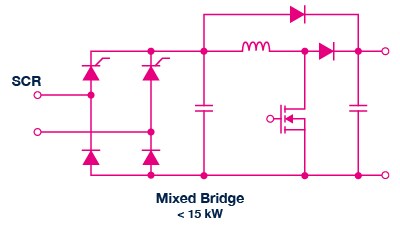

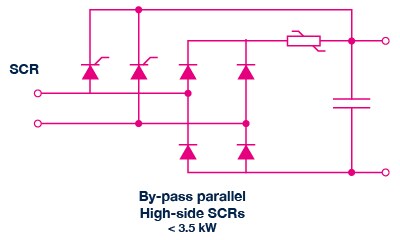

如何设计稳定的AC-DC整流桥式电路拓扑

使用意法半导体高温SCR实现更佳数字浪涌电流限制,以提高整体系统效率,并消除任何AC-DC桥式整流器中的声学噪声和开关老化情况。

意法半导体高温SCR支持您:

  • 为高端工业应用构建多功能的AC-DC桥式整流器,实现高效的功率转换
  • 通过消除开关老化,提高系统可靠性和使用寿命
  • 在工业自动化、配电和其他市场和行业中设计前沿解决方案









TN1605H-8x在1 kW转换中的挑战示例
