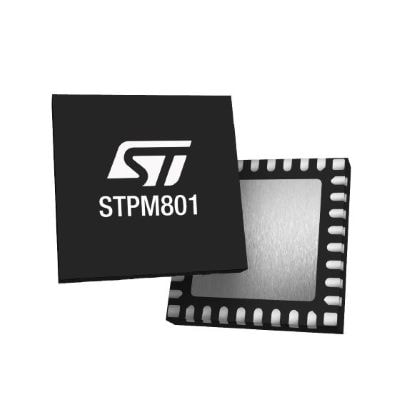

用于高冗余电源架构的热插拔和理想二极管控制器

STPM801专为12V或24V电源轨设计,确保可以供应电压,同时保护负载和输出免受供电线路上常见的高瞬态电压和其他干扰的影响。

STPM801集成了热插拔、软启动和ORing保护,通过控制外部N沟道MOSFET两端的压降来保护负载免受高瞬态电压的影响,并在发生负载突降等过电压事件期间限制和调节输出。

存在两条供电线路时,尤其要使用STPM801,因为它能保证供电的连续性。在这种情况下,当主线路出现问题(欠压问题或其他故障)时,辅助供电线路可以替代主线路。

STPM801还提供了一组功能,用以支持需要满足车辆安全完整性等级 (ASIL) A-B-C-D所规定的功能安全要求的应用,具体视应用规范而定。



STPM801的主要特性

10年长期供货



  • 大范围的输入电压:4 V至65 V
  • 反向输入保护-65V
  • 2个外部N沟道MOSFET预驱动器
  • 如果唤醒程度较低,静态电流将小于50 µA
  • 输入过压和欠压保护

  • 输出过流保护
  • 符合16750交流纹波测试要求 (50 Hz - 25 kHz)
  • 采用外部电容器的可调软启动
  • 根据ISO 26262标准开发,支持ASIL D应用
  • 符合AEC-Q100标准



主要应用

  • 区域/车身ECU
  • ADAS ECU
  • 高性能计算ECU
  • 信息娱乐ECU
  • 冗余供电
  • 双电池系统

STPM801新闻公告

意法半导体STPM801是市场上首款符合汽车标准的集成热插拔和理想二极管控制器,为功能安全应用而设计。



推荐资源



汽车高电压热插拔、软启动和ORing
评估板

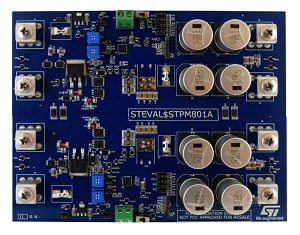

STEVAL-STPM801是一款评估板,可为STPM801提供完整的测试环境,允许使用双供电线路方法。用户可以评估两个输入供电线路之间的热插拔和ORing功能,充分利用STPM801进行控制。

高电压热插拔、软启动和Oring

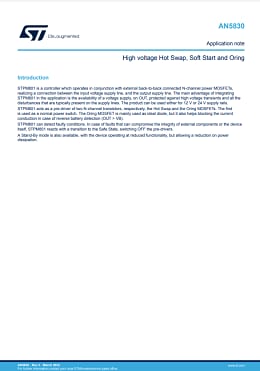

应用笔记

STPM801是一款控制器,可与外部背靠背连接的N沟道功率MOSFET结合使用,实现输入电压供电线路和输出供电线路之间的连接。将STPM801集成到应用中的主要优点是,可以提供一个电压源,防止受到高瞬态电压以及供电线路上所有常见干扰的影响。






用于高冗余电源架构的STPM801热插拔和ORing IC
产品展示

STPM801提供集成的热插拔、软启动和ORing以及反向输入保护。它保护负载免受高瞬态电压、过压和欠压的影响,并允许使用备用电池。
