AEC-Q101 SCR晶闸管为电池充电器控制浪涌电流,并安全处理电容放电

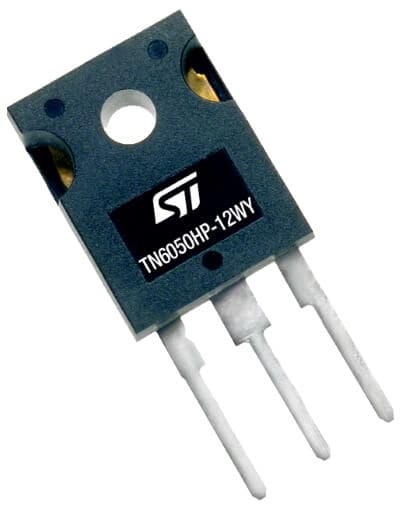

意法半导体的1200 V汽车级SCR晶闸管TN4050HP-12WY(40 A)和TN6050HP-12WY(60 A)优化了功率损耗,符合AEC-Q101标准对于电动汽车车载充电器(3.7 - 22 kW)的要求。得益于具有600 A浪涌电流能力和200 A/μs通电可靠性,它们也适用于电池管理系统。最高额定温度为150°C的TN6050HP-12WY SCR提供1 kV/µs浪涌抗扰度,能抵抗1400 V浪涌电压,非常适合处理电容放电。
关键特性
- 符合AEC-Q101
- IT(RMS) = 40 A (TN4050HP-12WY) 和 60 A (TN6050HP-12WY)
- VDRM & VRRM = 1200 V
- 具有智能浪涌电流限制功能,符合IEC 61000-3-3标准
- 交流开关预期寿命高于继电器
应用示例
推荐资源

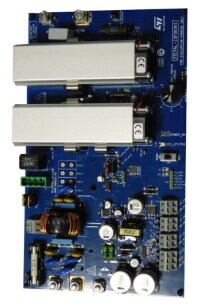

这是一款符合欧洲指令IEC 61000-3-3要求的经济型独立式板卡,适用于演示与浪涌电流限制有关的有效平衡,不涉及浪涌电流电阻和线路待机损耗

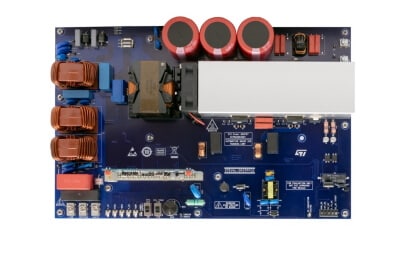

该参考设计由适用于数字功率转换应用的STM32F334 MCU控制,通过控制启动时的浪涌电流,在效率、THD、功率因数和可靠性等方面表现出色。

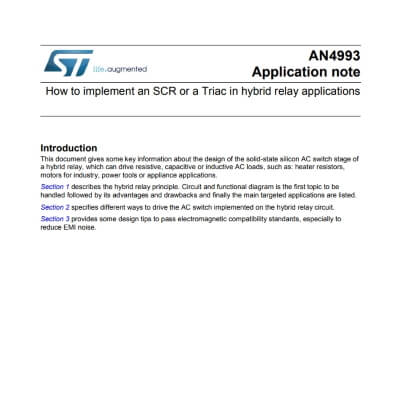

本文档提供的一些关键信息有助于设计混合式继电器的固态硅交流开关级。该继电器可以驱动电阻性、电容性或电感性交流负载,例如面向工业、电动工具或电器应用的加热器电阻和电机。
本文档旨在指导设计人员根据不同应用要求选择合适的晶闸管(SCR)。文中包含与具体用例有关的信息,这些用例可能需要相关人员具有更高的专业水平,以确保可靠、高效的运行。

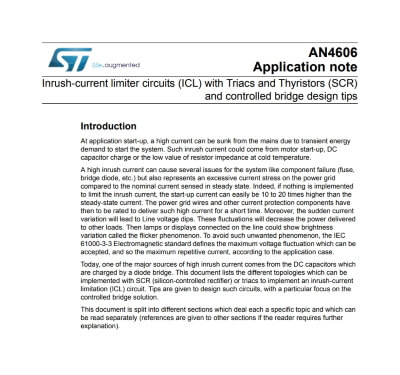

本文档列出了使用可控硅整流器(SCR)或三端双向可控硅实现浪涌电流限制(ICL)电路的不同拓扑。文中包含了一些设计技巧,侧重于可控桥式解决方案。
