EVLDRIVE102H

描述

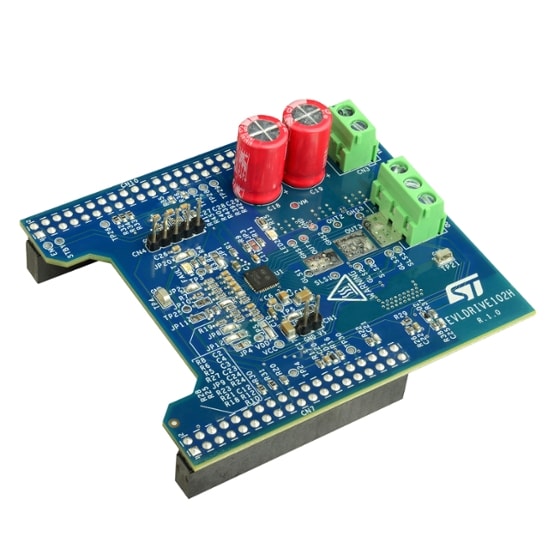

EVLDRIVE102H评估板是基于STL220N6F7功率MOSFET的三相逆变器。该评估板可用于全面评估STDRIVE102H（三半桥栅极驱动器）的各项特性。

功率级采用单分流拓扑结构：通过STDRIVE102H内嵌的一个运算放大器和一个比较器实现电流检测和过流保护功能。

STDRIVE102H内置保护功能（包括驱动电压的UVLO和每个功率MOSFET的VDS监控），确保功率级的安全驱动运行。

EVLDRIVE102H评估板采用双重热保护：STDRIVE102H内置的硬件热关断保护和靠近功率级的板载NTC传感器。NTC传感器连接至STDRIVE102H内嵌的第二比较器，实现基于功率级温度的第二重硬件保护。

STDRIVE102H的nFAULT诊断引脚连接控制板和LED指示灯，LED会在触发保护时亮起。

EVLDRIVE102H评估板支持FOC和六步运动控制算法。如果电机配备定位传感器，则可将其通过连接器与霍尔效应传感器和编码器连接，以提高控制算法精度。不过，同样支持无传感器控制算法：逆变器每相输出均配有读出网络，可用于检测电机相电压/BEMF。此外，板载总线电压检测可确保控制算法正确实施。

EVLDRIVE102H评估板兼容多种Nucleo控制板，因此可以结合不同的STM32微控制器对STDRIVE102H进行评估。
