产品概述
主要优势
描述

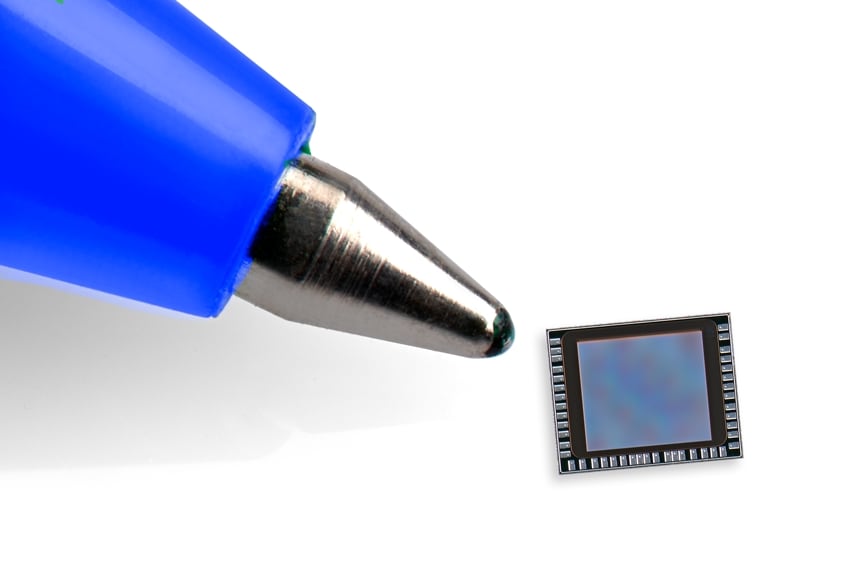

VD55G1是意法半导体BrightSense产品组合中唯一的一个超紧凑、低功耗图像传感器。我们开发该器件是为了打造新一代的智能节能系统。该器件是全球首款应用了2.16 µm全局快门像素技术的传感器,具有十分出色的紧凑性。该传感器尺寸仅为2.73 x 2.16 mm²,适用于AR/VR眼镜或个人电子产品等尺寸限制较大的设备。
VD55G1的设计合理、成熟,即使在最高帧率下也能保持低功耗运行,从而成为电池供电设备的理想选择。除了运行功耗较低,该传感器还具备自动唤醒功能。因此,该传感器可在未检测到变化或事件时以功耗超低的睡眠模式运行。一旦检测到事件,传感器就会自动向其主机处理器发送触发信号,以切换到全数据流模式并捕捉相应的事件。凭借这一巧妙的功能,视觉系统制造商终于能够避免以较高的能耗和较低的效率全天候运行安全摄像头、自动识别或在线产品检测等系统。
除了自动唤醒功能,VD55G1还内嵌有完整的片上功能工具箱,用于优化图像质量、调整帧率或提高数据利用率。凭借自动曝光、降噪和各种图像校正功能,用户可以直接通过传感器获取到高品质的图像。该传感器可通过执行背景消除来提升人脸识别效率,或是在类事件模式下捕捉事件帧,从而实现事件信息同步输出。
VD55G1兼具小巧的外形、出色的能效以及丰富的智能功能,是新一代智能嵌入式系统的理想视觉扩展。该器件具有单通道MIPI CSI-2输出以及I²C或I3C控制接口,能够与种类繁多的处理单元原生兼容。为了进一步提升产品集成度,该传感器还附带了多个开发套件、摄像头模块和驱动程序。上述所有内容均可在st.com上找到。
-
所有功能
- 部署位置不受限制的微型传感器:
- 全球首个2.16 µm全局快门像素传感器,具有最佳的紧凑性表现
- 尺寸仅为2.73 x 2.16 mm²
- 支持1/9英寸 (800 x 700) 和1/10英寸 (600 x 600) 的小光学格式
- 该超低功耗解决方案:
- 具有智能自动唤醒功能,支持超低功耗睡眠模式,且能够在检测到事件时智能唤醒
- 能够在自动唤醒模式下以不超过2 mW的低功耗运行
- 能够通过功能、帧率和软件待机等方式调整功耗
- 凭借以下优势,直接通过传感器得到经过优化的图像质量:
- 性能先进的意法半导体专有像素技术,将全局快门、BSI、CDTI和3D堆叠相融合
- 实现可见光和近红外光的高灵敏度和高清晰度成像
- 各种旨在优化图像质量的片上功能,例如自动曝光、降噪或缺陷校正
- 无缝集成到嵌入式系统:
- 单通道MIPI CSI-2输出
- I²C和I3C控制接口
- 可与VD55G1开发套件和摄像头模块轻松集成,相关驱动程序可从st.com进行下载
- 部署位置不受限制的微型传感器:
您可能还会喜欢...
EDA符号、封装和3D模型
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|
| VD55G1CCB0/RW | 批量生产 | DIE | 工业 | N/A | 10 | 2024-01-01T00:00:00.000+01:00 |
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持。
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | Operating temperature (°C) | Operating Temperature (°C) (max) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小值 | 最大值 | |||||||||||||
| VD55G1CCB0/RW | | | distributors 无法联系到经销商,请联系我们的销售办事处 | |||||||||||
VD55G1CCB0/RW 批量生产
