产品概述
描述

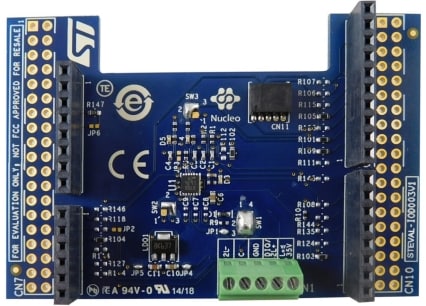

STEVAL-IOD003V1评估板基于L6362A IO-Link PHY器件，集成完整EMC保护（符合IO-Link v1.1规范）和浪涌保护（符合IEC 60947-5-2）。为IO-Link和SIO应用开发提供经济实惠且易用的解决方案，便于轻松评估L6362A的通信特性和稳健性。
板载线性稳压器（L6362A中为12 mA/3.3 V，L78L12ABUTR中为100 mA/12 V）可通过24 V总线（而非USB）为微控制器供电。
当L78L12ABUTR处于使能状态（默认配置）时，可通过将STEVAL-IOD003V1评估板连接至NUCLEO-L073RZ（或NUCLEO-L053R8）开发板和X-NUCLEO-IKS01A2扩展板，对完整工业传感器模块进行评估。
也可通过将STEVAL-IOD003V1连接至NUCLEO-L452RE开发板，对IO-Link通信协议进行评估。
STEVAL-IOD003V1评估板通过UART接口和GPIO引脚与STM32控制器通信，默认配置兼容Arduino UNO R3连接器，并可选配ST morpho连接器（未预装）。
-
所有功能
- L6362A IO-Link设备收发器主要特性：
- IO-Link PHY层
- 专用过载诊断引脚
- UART接口
- 可选的12 mA/3.3 V或10 mA/5.0 V线性稳压器
- 支持无耗散截止功能的过载和过热保护
- IO-Link接口引脚上的完全反极性
- EMC保护（符合IO-Link v1.1）
- 浪涌保护（符合IEC 60947-5-2）
- 采用DFN-12L (3x3x0.9 mm) 封装
- 工作电压范围：6.5 V至35 V
- 板载100 mA/12 V线性稳压器 (L78L)
- 状态和诊断LED
- 接地和VCC断线保护
- 兼容STM32 Nucleo开发板
- 配有Arduino UNO R3连接器
- 符合RoHS和中国RoHS标准
- L6362A IO-Link设备收发器主要特性：
