适用于高电流BLDC电机的超紧凑型电机控制逆变器
圆形参考设计
非常适合电池供电的三相电机控制应用的即用型开发板，最高电压可达750 V
非常适合电池供电的三相电机控制应用的即用型开发板，最高电压可达750 V

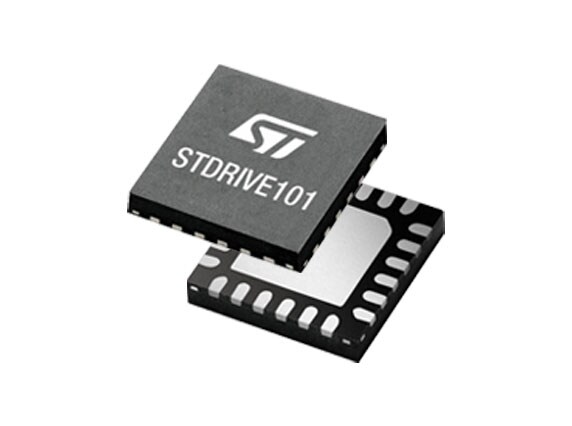

这款灵活的解决方案基于STDRIVE101低压三半桥栅极驱动器，支持FOC和六步算法，其中包括无传感器和有传感器算法。这款紧凑型开发板（直径50 mm）基于128 KB STM32G0 MCU和STL220N6F7 STripFET F7功率MOSFET构建，非常适合需要高输出电流的应用。兼容STM32电机控制软件开发套件。
主要特性
- 工作电压为18 V到52 V
- 输出电流高达15 ARMS
- 适用于FOC和梯形控制（有传感器或无传感器）
- 热关断、UVLO、反向偏置保护
- 冗余过流保护
- 极其紧凑的结构（50 mm直径）
- 外部开关触发器
- 总线和温度感应
- BEMF检测电路、可调电流限制器
- 霍尔效应输入连接器
应用示例
电动工具
工业自动化
电池供电的家用电器
