STDRIVE102先进栅极驱动器助力无刷电机驱动

STDRIVE102系列集成了灵活的三相栅极驱动器（用于控制六个外部N沟道MOSFET），并具备可编程栅极电流，支持精准参数调校。该系列还集成了模拟前端（包含运算放大器和比较器），可实现灵活的电流检测与稳健的过流保护，目前提供5 mm × 5 mm和6 mm × 6 mm两种QFN封装。

适用于BLDC电机的STDRIVE102集成式三相栅极驱动器

先进的三相低压栅极驱动器系列带来更强的特性、稳健性和性能

该系列专为多功能与高效率而设计，工作电压最高可达50 V，是电池供电工具、吸尘器、电动自行车、机器人及小家电等对每一毫安都不容浪费的应用的理想之选。内置的模拟前端支持电流检测与保护功能。STDRIVE102BP集成了三个PGA和三个比较器；STDRIVE102P则集成了一个PGA和一个比较器。PGA用于放大各电机相位的分流电压信号，实现精准的电流监测；比较器则确保快速可靠的过流检测。SPI接口支持器件配置与诊断功能。

了解更多获取免费样品

电动工具

风扇

无人机

家用电器

机器人

电动自行车

园艺设备

高级特性与诊断

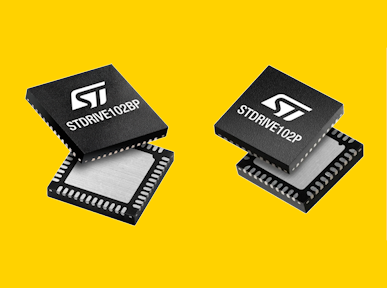

STDRIVE102P

STDRIVE102P是一款结构紧凑、支持SPI配置的三相半桥栅极驱动器，专为三相电机控制设计。它内置可编程栅极电流、完备的保护功能，以及一个简单的模拟前端（含一个可编程增益放大器和一个比较器）。该器件非常适合灵活且稳健的电机驱动设计。

了解更多获取免费样品

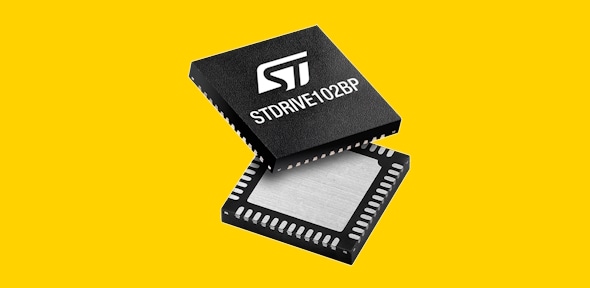

STDRIVE102BP

STDRIVE102BP非常适合对电流检测灵活性、故障诊断细致度以及SPI配置全面性要求更高的应用。配备三个可编程增益放大器和三个比较器，非常适合用于严苛电机驱动中的先进控制方案与稳健保护管理。

了解更多获取免费样品

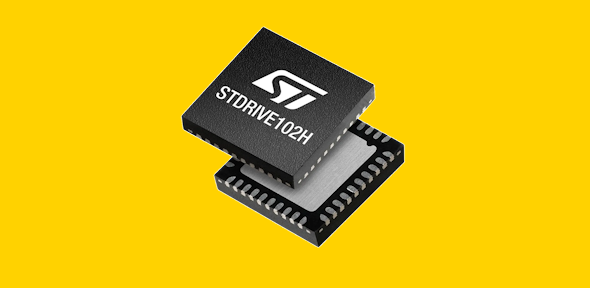

STDRIVE102H

STDRIVE102H针对单分流控制进行了优化，为紧凑高效的设计提供高性价比的解决方案。配备一个运算放大器和两个比较器，提供灵活的电流检测和过流保护。典型应用包括无线电器、电动自行车和移动机器人，运行高效，待机功耗低于50 nA。

了解更多获取免费样品

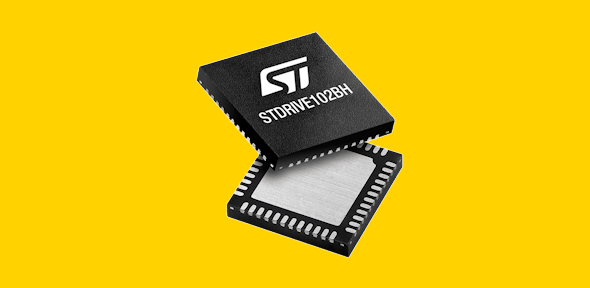

STDRIVE102BH

STDRIVE102BH非常适合需要精确三分流电流检测、快速故障检测以及稳健保护的电机驱动应用。配备三个运算放大器、三个比较器和可编程栅极驱动控制，支持在严苛条件下实现精准的电流监测和可靠的功率级运行。

了解更多获取免费样品

主要特性

工作电压高达50 V
可调栅极电流：拉电流25 mA至1 A，灌电流50 mA至2 A
完全自供电（12 V和3.3 V稳压器）
电荷泵（100%占空比）
增强的负电压和过冲稳健性

内嵌模拟前端
全套保护功能：UVLO、比较器、VDS监测、热关断
传播延迟短 (50 ns)，相位匹配极佳
待机功耗极低 (< 50 nA)

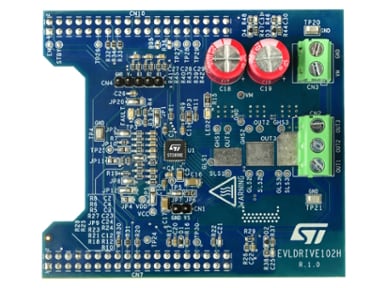

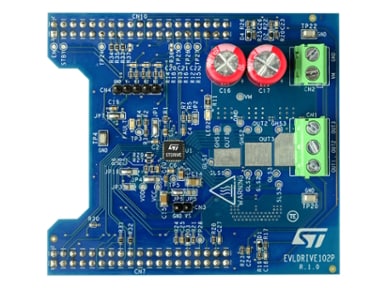

加快原型开发速度的理想途径

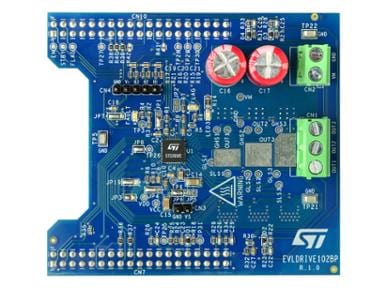

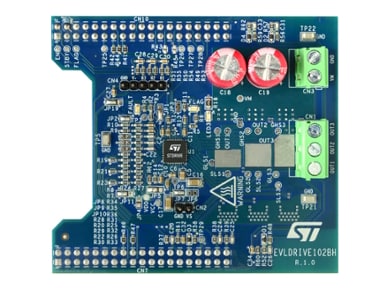

可完整评估STDRIVE102在三相BLDC电机驱动中的表现，支持FOC与六步控制两种方式。通过电机控制连接器连接至STM32，并可搭配任意Nucleo板以实现快速交互。该板支持三分流或单分流电流检测、霍尔传感器及无传感器运动控制、BEMF检测、总线电压与PCB温度监测。配合免费软件库即可轻松完成设置。
