利用我们的GaN高压转换器产品组合，最大限度地提高功率密度和效率
VIPerGaN：高能效与紧凑设计
VIPerGaN：高能效与紧凑设计

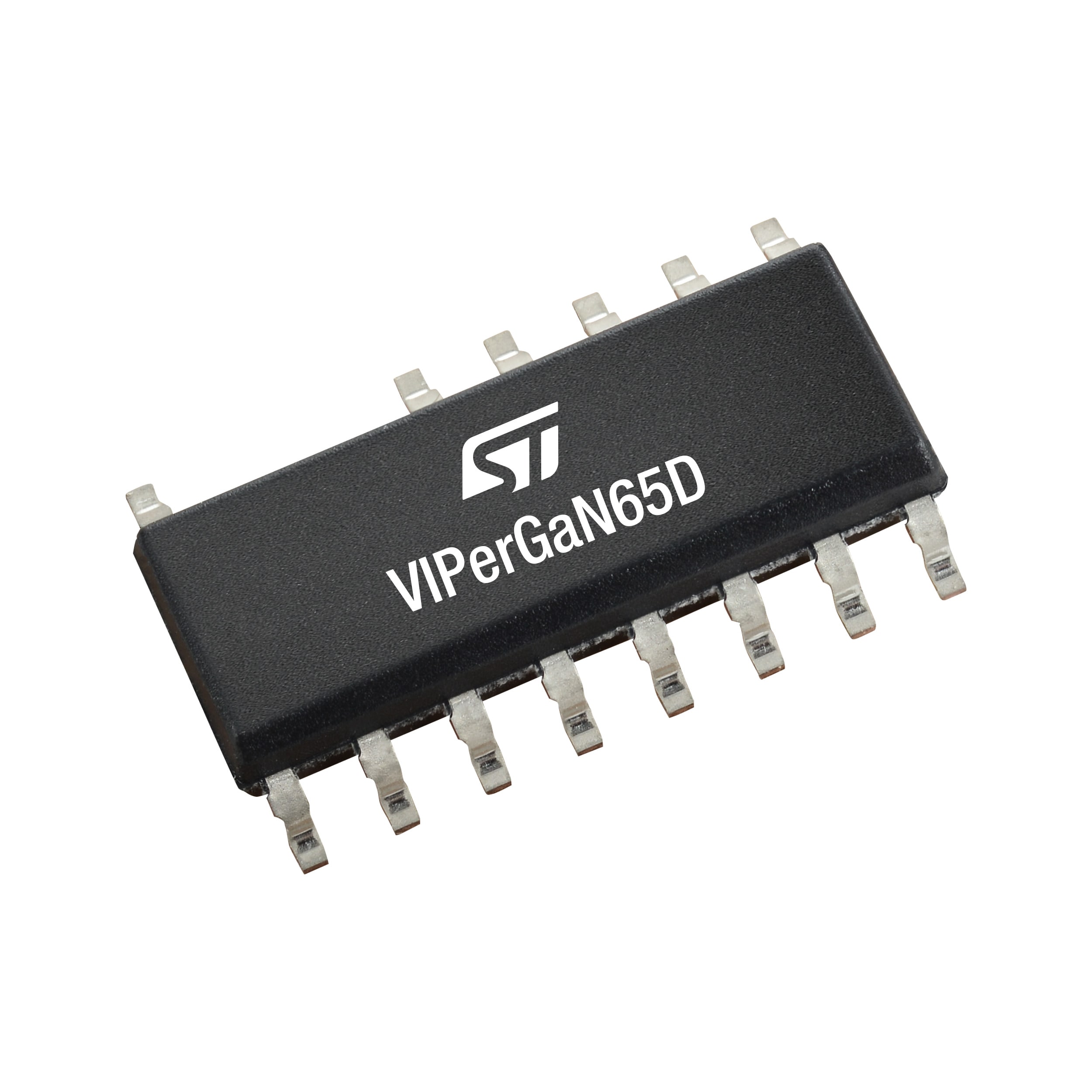

意法半导体的VIPerGaN功率转换器集成GaN HEMT技术，可提升功率密度、效率和开关频率。这可助力实现更小、更轻的PCB设计，简化SMPS设计流程，同时提升性能与节能效果。VIPerGaN65D进一步增强了这些优势，为中等功率的准谐振ZVS反激式转换器提供高功率密度和效率，是紧凑型、低成本快速充电器、适配器和各类电器的理想选择。
应用示例
适配器
快速充电器
照明
家用电器
它们提供：
- 700 V增强模式功率GaN晶体管
- 专用准谐振PWM控制器
- 高性价比BOM
- 电流感应
- 输入电压前馈补偿
- 频率抖动，用于EMI抑制
- 嵌入式全面保护功能
- 低待机功耗
- 动态消隐时间和谷同步功能
- 采用SO16窄型封装
推荐资源
在线研讨会录播：追求极致的电源设计
在线研讨会录播：追求极致的电源设计
了解更多关于VIPerGaN离线转换器在设计先进电源中的作用，以及将您的设计提升至高达150 W的SMPS市场领先的先进技术细节。

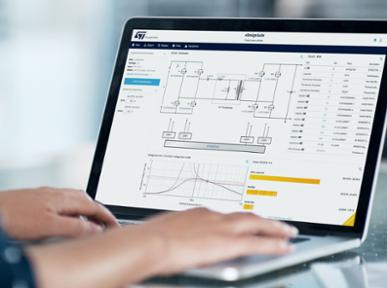

利用VIPer器件提升您的SMPS设计
利用VIPer器件提升您的SMPS设计
了解VIPer转换器如何提升设计的性能和效率。本手册将指导您为您的应用选择合适的VIPer产品，并为最常见的架构找到最佳拓扑结构。
