以精准且具高性价比的PFC控制，简化电动自行车充电器设计
L4983为电动自行车充电器提供更高的能效、更低的THD以及稳健的瞬态保护
为电动自行车充电站设计功率因数校正 (PFC) 级，意味着要在严苛的电力电子要求与现实环境限制之间取得平衡。尽管PFC拓扑的基本原理已广为人知，但在公共或私人充电基础设施中部署稳健的解决方案，仍需在能效、负载特性、热性能以及电网合规性方面进行仔细权衡。

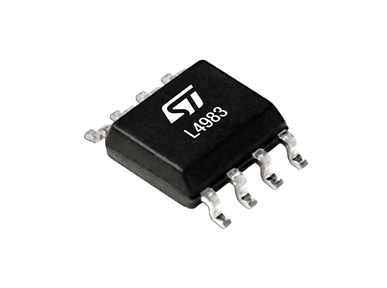

意法半导体的L4983控制IC专为解决300 W至3 kW AC-DC转换器中的这些设计挑战而打造，集成了专有的乘法器模拟器、专用的THD优化功能以及先进的保护功能。这种高度集成有助于简化电动自行车充电器设计，同时提升系统可靠性。
专为300 W至3 kW应用而设计
主要特性
- 峰值电流模式，以CCM模式运行
- 低BOM成本，简化设计
- 在CCM和DCM模式下THD非常低
- 保护功能：反馈回路失效、OVP、OCP、电感饱和
- 电感电流检测
- 禁用及低功耗模式
- 浪涌电流监测
- 通过软启动实现平滑的启动
- 65 kHz（A版）及130 kHz（B版）开关频率
- 紧凑型SO8封装
查找符合需求的功率因数校正器
| L4981 | L4984D | L4983 | L4985 | L4986 |
|---|---|---|---|---|---|
| 控制模式 | 平均电流模式 | 线电压调制固定关断时间 | 峰值电流模式 | 峰值电流模式 | 峰值电流模式 |
| 线路前馈 | 支持（线性） | 支持（线性） | 支持（2级） | 支持（2级） | 支持（2级） |
| 负载前馈 | 支持 | 不支持 | 不支持 | 不支持 | 不支持 |
| 频率特性 | 固定频率（可调） | CCM下频率近乎固定 | 准固定频率（65 kHz或130 kHz） | 准固定频率（65 kHz或130 kHz） | 准固定频率（65 kHz或130 kHz） |
| 软启动 | 支持（可调） | 支持 | 支持 | 支持 | 支持 |
| OVP、OCP、反馈失效、电感饱和保护 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 掉电/上电检测 | 支持 | 支持 | 不支持 | 支持（符合IEC 60601-1-2医疗设备标准） | 支持（符合IEC 60601-1-2医疗设备标准） |
| X电容放电 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
| 高压启动 | 不支持 | 不支持 | 不支持 | 支持 | 支持 |
| 封装 | SO20 | SSOP10 | SO-8 | SO-8 | SSOP10 |
| 典型应用 | 通用输入PFC、低噪声PFC、通信电源 | 高能效、低成本CCM PFC预稳压器 | 高功率PFC、低THD、紧凑设计 | 高功率PFC、低THD，带高压检测 | 高功率PFC、低THD，带高压检测和状态输出 |
